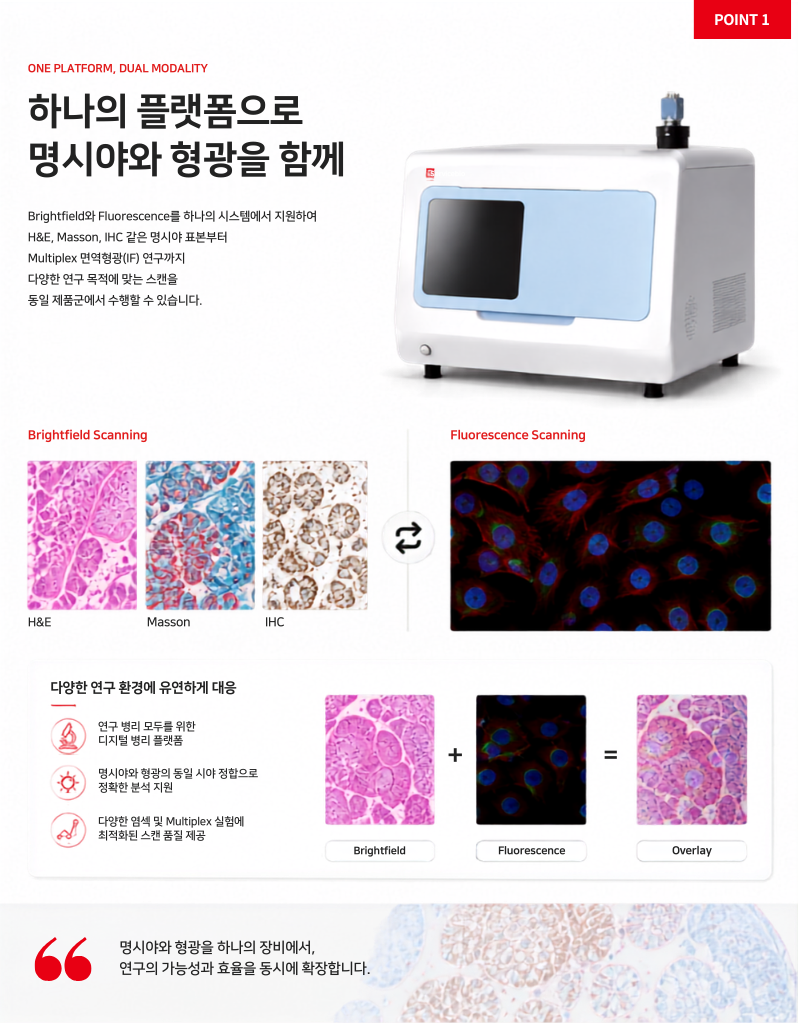

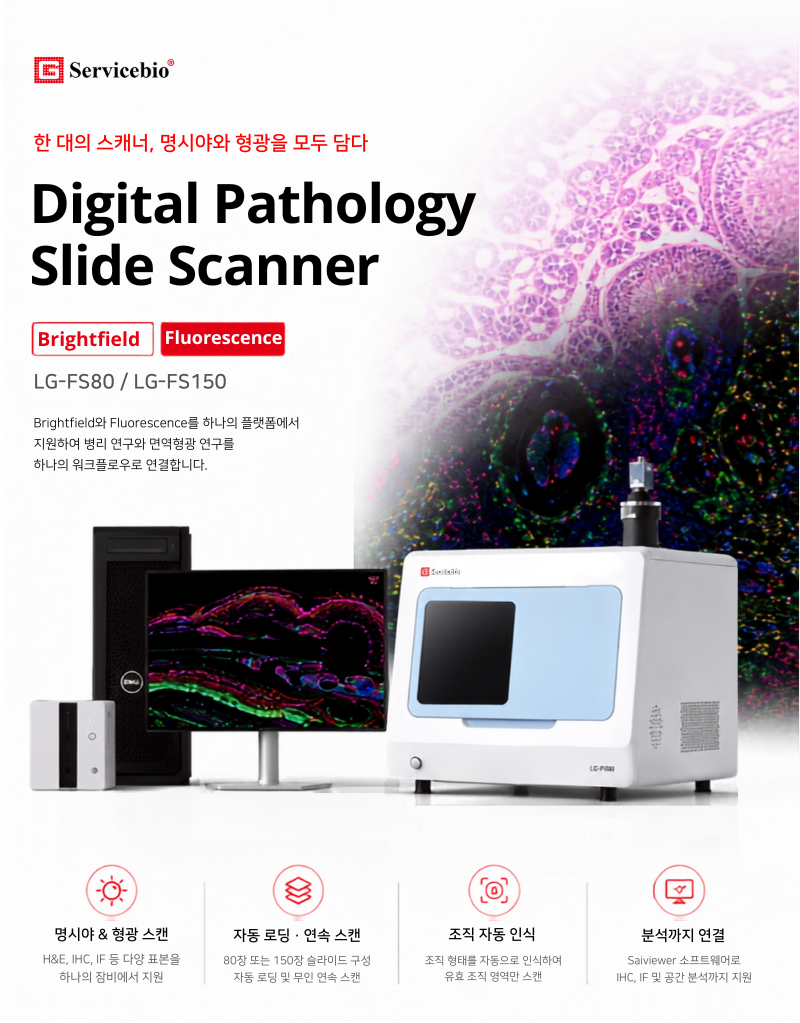

Brightfield와 Fluorescence를 하나의 시스템에서

LG-FS80 / LG-FS150은 Brightfield Scanning과 Fluorescence Scanning이 가능한 모델로 소개되어 있습니다. 브로슈어에는 H&E staining, Masson staining, Oil Red O staining, IHC 및 다양한 형광 이미지 사례가 제시되어 있어 명시야와 형광 이미징이 필요한 연구 환경에서 활용할 수 있습니다.

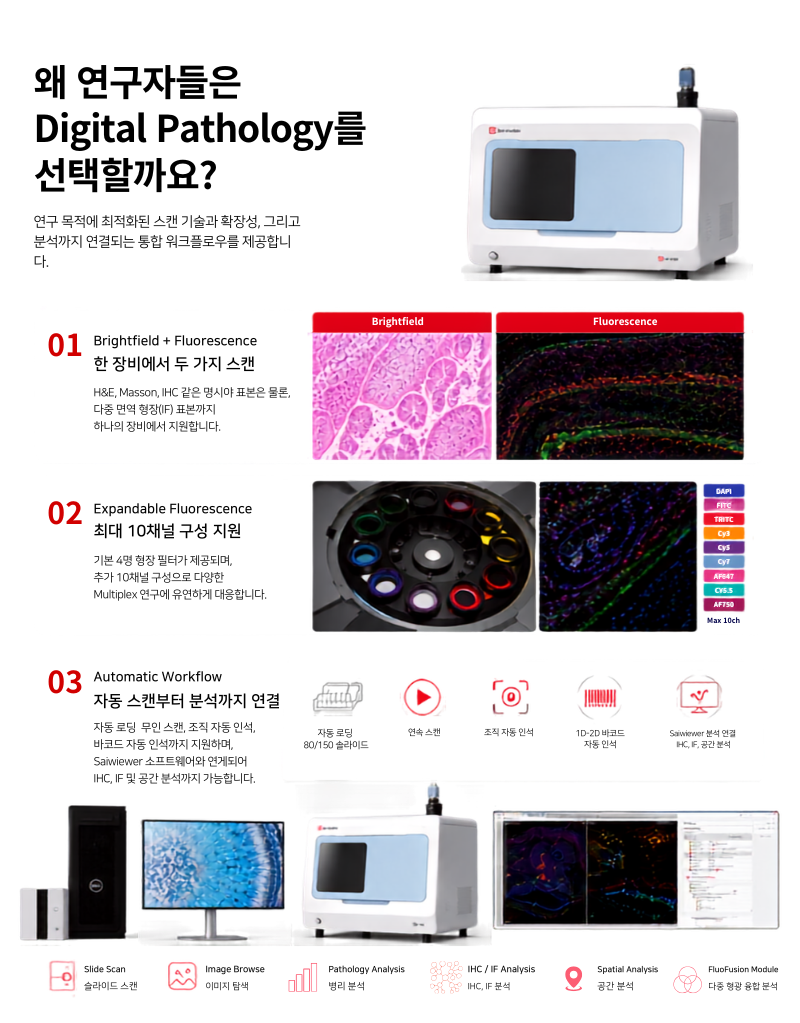

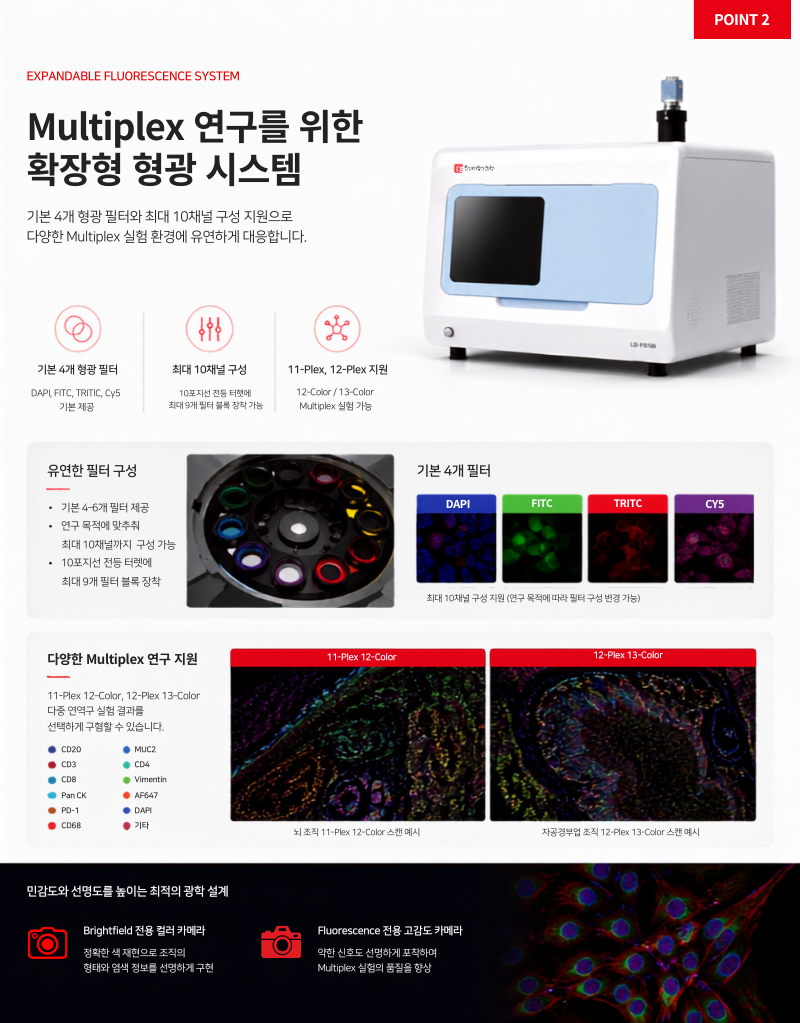

Multiplex Fluorescence 연구를 위한 형광 구성

형광 시스템은 기본 4개 fluorescence filter 구성이 소개되어 있으며, 연구 목적에 따라 최대 10채널 구성이 가능한 것으로 기재되어 있습니다.

또한 브로슈어에는 10-position motorized turret과 최대 9개의 filter block 장착에 관한 설명이 포함되어 있습니다. 다양한 형광 채널을 사용하는 연구 환경을 고려한 구성입니다.

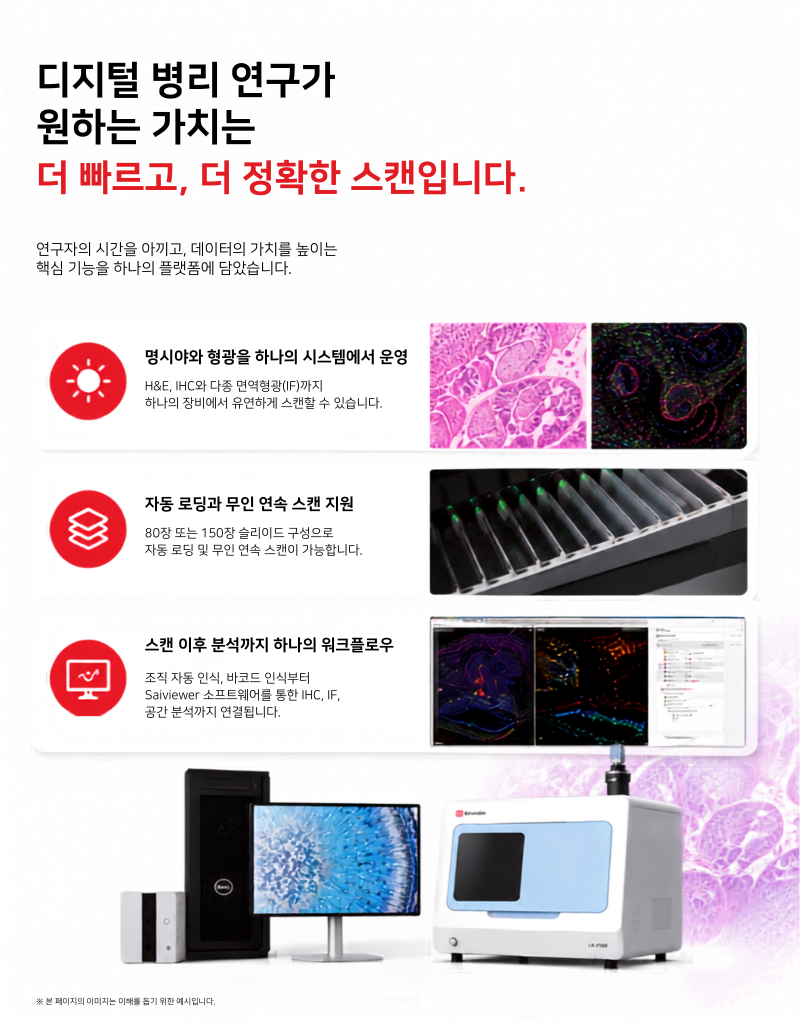

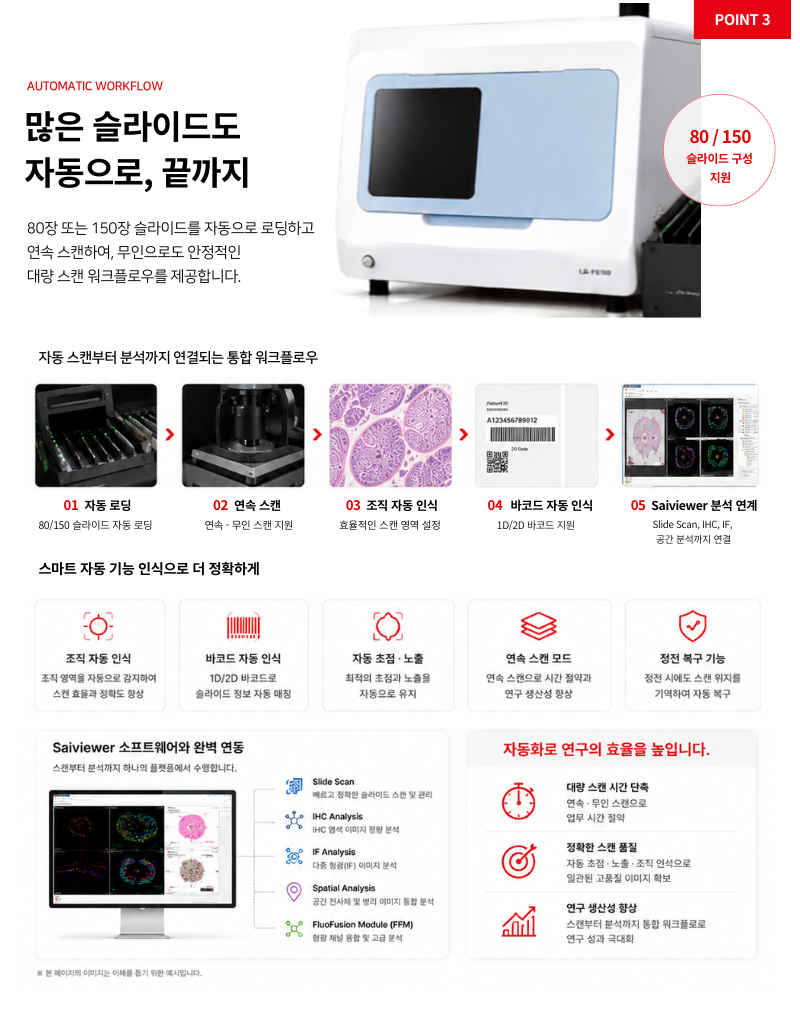

80 / 150 슬라이드 자동 로딩과 연속 스캔

제품 사양에는 80 / 150 slides의 슬라이드 용량과 customizable 구성이 기재되어 있습니다. 또한 automatic loading, unattended automatic scanning, continuous loading 및 interruption 없이 slide scanning을 수행하는 기능이 소개되어 있습니다.

많은 슬라이드를 반복적으로 스캔하는 연구 환경에서 수동 로딩 작업을 줄이고 연속적인 스캔 워크플로를 구성하는 데 활용할 수 있습니다.

조직 영역 자동 인식

브로슈어에는 슬라이드의 조직 형태를 자동으로 식별하고 유효 조직 영역만 스캔하는 Tissue Recognition 기능이 기재되어 있습니다. 이를 통해 스캔할 조직 영역을 자동으로 설정하는 워크플로를 구성할 수 있습니다.

1D / 2D 바코드 자동 인식

1D 및 2D barcode 자동 인식 기능이 기재되어 있으며, barcode content를 이용한 filename 생성 기능도 소개되어 있습니다. 다수의 슬라이드를 관리할 때 시료 정보와 이미지 파일을 연결하는 데 활용할 수 있습니다.

Plan-Apo 대물렌즈 기반의 디지털 이미징

기본 대물렌즈는 Plan-Apo 20× / 0.8로 기재되어 있으며, Plan-Apo 40× / 0.95는 optional configuration으로 표시되어 있습니다.

브로슈어에 기재된 스캔 해상도는 20× 기준 0.27 μm/pixel, 선택 사양인 40× 기준 0.13 μm/pixel입니다.

Brightfield 스캔 속도

Brightfield scanning speed는 20×, 15 × 15 mm 영역 기준 90초 이하로 브로슈어 사양표에 기재되어 있습니다.

Brightfield와 Fluorescence를 위한 듀얼 카메라 구성

브로슈어는 dual-camera setup을 설명하고 있으며, Brightfield imaging에는 color camera, Fluorescence imaging에는 high-sensitivity black-and-white camera를 사용하는 것으로 기재되어 있습니다.

Brightfield 및 Fluorescence 광원 구성

Brightfield scanning에는 flashing xenon lamp light source가 적용된 것으로 기재되어 있습니다.

Fluorescence imaging에는 warm-up이 필요 없는 high-stability solid-state light source가 소개되어 있으며, 브로슈어상 광원 수명은 최대 20,000시간으로 표시되어 있습니다.

Extended Focus와 다양한 스캔 기능

브로슈어에는 Extended Focus, Z-stack, Real-time Imaging 등의 기능이 소개되어 있습니다.

Extended Focus는 깊이가 다른 영역을 여러 층으로 스캔한 뒤 최대 99개의 scanned layer를 하나의 layer로 병합하는 방식으로 설명되어 있습니다.

또한 카메라 기능 설명에는 FISH Scanning에 적합(Suitable for FISH Scanning)하다는 표현이 포함되어 있습니다.

SVS 이미지 파일 형식

스캔 이미지의 file format은 SVS로 기재되어 있습니다.

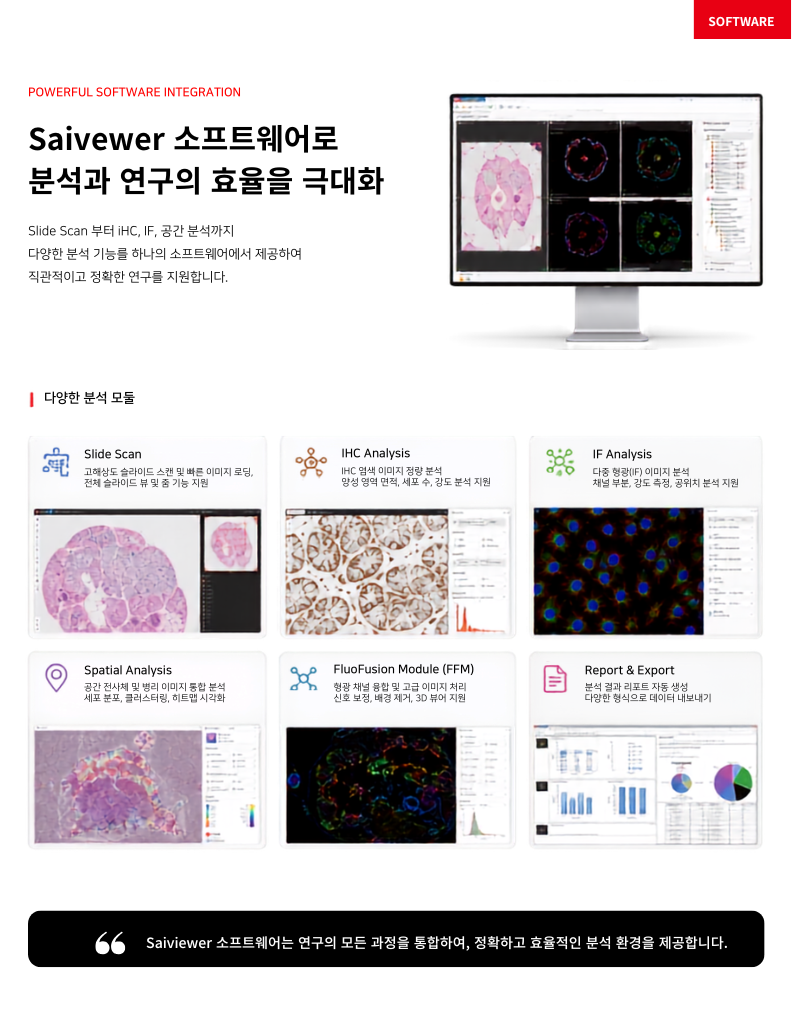

Saiviewer 기반 이미지 탐색 및 분석

제품의 software system에는 slide scanning software, image browsing software, pathology analysis software, IHC / IF analysis software 및 Saiviewer FluoFusion Module이 기재되어 있습니다.

IHC Analysis

Saiviewer Browse Software의 IHC Module에는 positive number와 positive area를 중심으로 하는 분석 방식이 소개되어 있습니다. 브로슈어에는 cytoplasmic positive number, nuclear positive number 및 positive area와 같은 분석 예시가 제시되어 있습니다.

IF Analysis

IF Module에서는 관심 조직 영역을 선택하고 colocalization, positive number, positive area, average fluorescence intensity 등의 분석 결과를 확인하는 기능이 소개되어 있습니다.

Spatial Analysis

SA Spatial Analysis Module에는 Nearest Distance Analysis, Proximity Analysis, Infiltration Analysis 기능이 소개되어 있습니다.

세포 유형 간 거리, 특정 반경 내 세포 분포, 지정된 영역 안팎의 세포 밀도 등을 분석하는 예시가 브로슈어에 제시되어 있습니다.

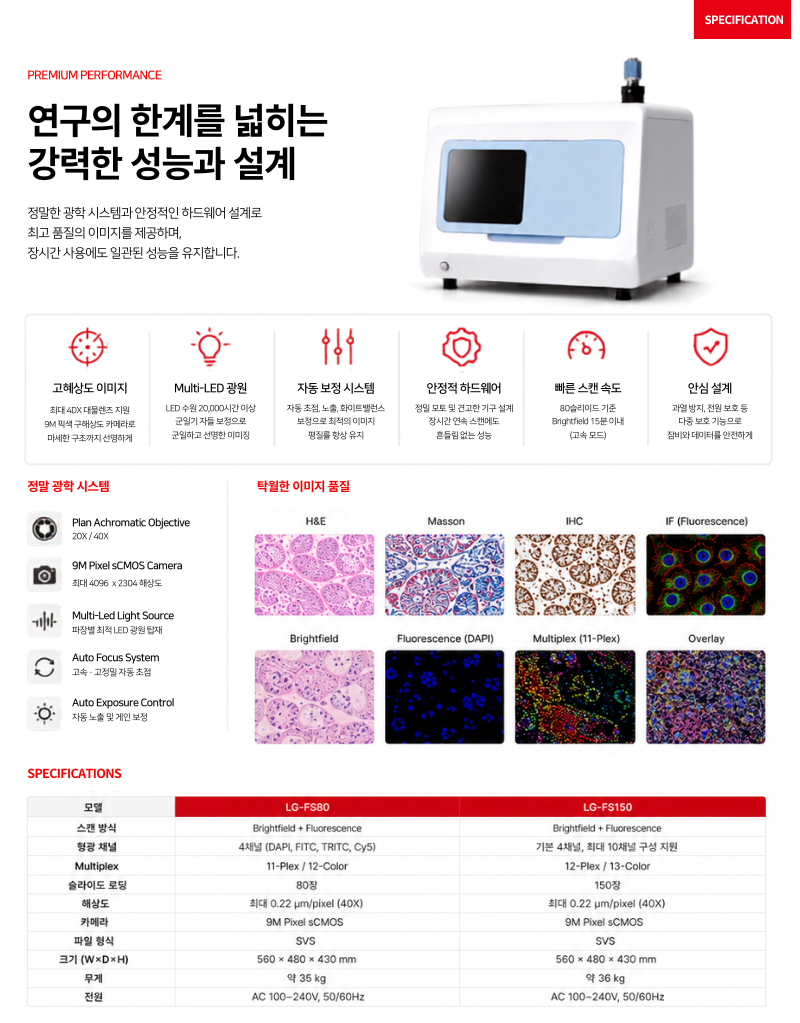

Servicebio Digital Pathology Slide Scanner 주요 사양

• 모델: LG-FS80 / LG-FS150
• Brightfield Scanning
• Fluorescence Scanning
• 80 / 150 slides 구성
• Automatic Loading
• Unattended Automatic Scanning
• Continuous Loading & Scanning
• Tissue Recognition
• 1D / 2D Barcode Recognition
• Plan-Apo 20× / 0.8 기본 대물렌즈
• Plan-Apo 40× / 0.95 Optional
• 20×: 0.27 μm/pixel
• 40×: 0.13 μm/pixel
• Brightfield 20×, 15 × 15 mm 기준 스캔 속도 ≤ 90 sec
• SVS File Format
• Extended Focus
• Z-stack
• Real-time Imaging
• 기본 4개 Fluorescence Filter 구성
• 최대 10-channel configuration
• 10-position motorized turret
• 최대 9개 filter block 장착에 관한 사양 기재
• Saiviewer IHC Analysis
• Saiviewer IF Analysis
• Saiviewer Spatial Analysis
• Saiviewer FluoFusion Module
